适用范围
■ 1区、2区危险场所或21区、22区危险场所;
■ ⅡA、ⅡB、ⅡC爆炸性气体环境;
■ 户内、户外(P65);
■ 温度组别:T1-T6;
■ 应用于石油、化工、航天、军工等行业。
■ 防爆标志：Ex db IIC Gb;Ex eb IIC Gb; Ex tb IIIC Db;
■ 外壳防护等级：IP66
产品特点
■ 采用黄铜、不锈钢制成，黄铜表面可纯化处理也可镀镍;
■ 电缆采用填料密封;
■ 具有快捷安装、安全可靠、防护性能好、防爆性能优越等特点;
■ 适用于夹持和固定各种类型的钢芯、钢丝编织或带状铠装电缆。用于必须对电缆芯线部分隔爆及外壳气体密封达IP66的场所，

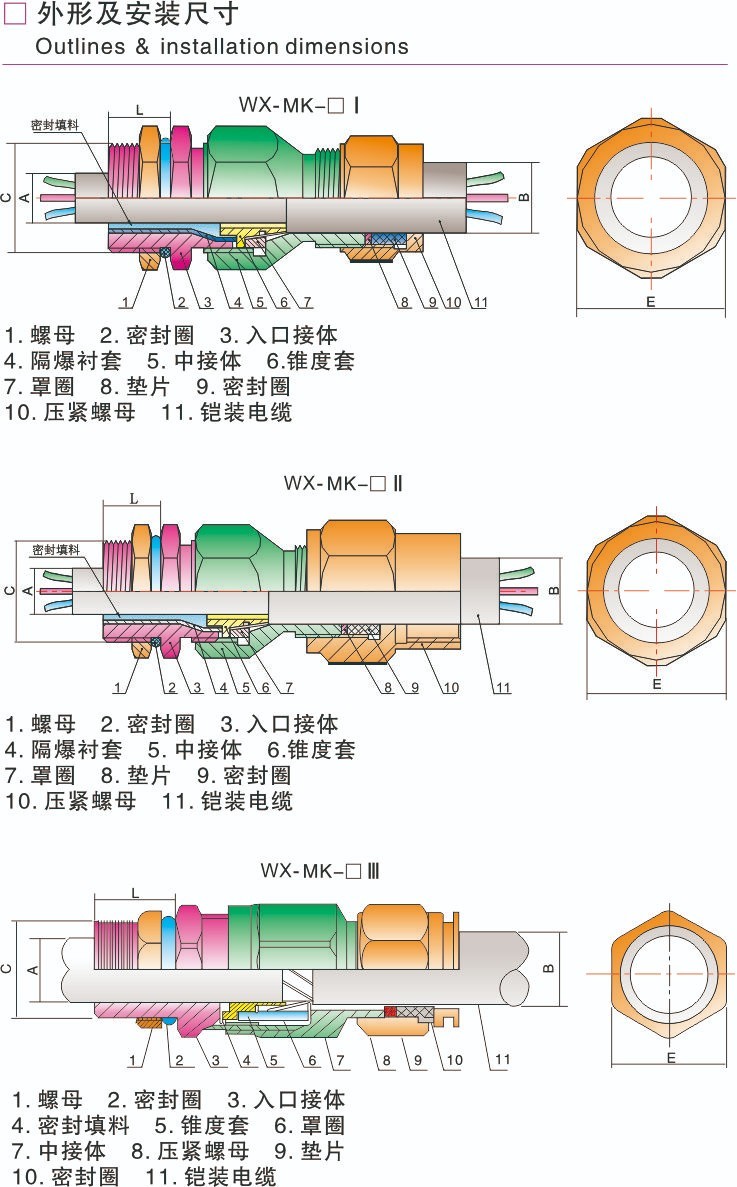

| 英制螺纹 | 螺纹长度(L) | 电缆直径密封范围 | 钢带最大厚度 | 网带最大厚度 | 钢丝直径 | 最大直径E | ||
| M20*1.5 | 12 | 6.1~12 | 9.5~17 | 0.1 | 0.4 | 0.9 | 0.9/1.25 | 30 |
| M25*1.5 | 16 | 11.1~14 | 18.7~29 | 0.1 | 0.7 | 1.4 | 1.25/1.6 | 43 |
| M32*1.5 | 16 | 17~21 | 22.9~35 | 0.1 | 0.7 | 1.4 | 1.6/2.0 | 50 |
| M40*1.5 | 16 | 22~28 | 26~42 | 0.1 | 0.8 | 1.4 | 1.6/2.0 | 60 |
| M50*1.5 | 17 | 29.5~39 | 35.5~48 | 0.2 | 0.63 | 1.4 | 2.1/2.5 | 65 |
| M63*1.5 | 17 | 40.1~51 | 45.6~62 | 0.2 | 0.63 | 1.5 | 2.5 | 80 |
| M75*1.5 | 19 | 52.8~63 | 57~74 | 0.3 | 0.81 | 1.5 | 2.5 | 92 |
| M100*1.5 | 19 | 70~86 | 76~93 | 0.3 | 0.94 | 1.6 | 3.15 | 117 |
| 英制螺纹 | 螺纹长度(L) | 电缆直径密封范围 | 钢带最大厚度 | 网带最大厚度 | 钢丝直径 | 最大直径E | ||
| G1/2`` | 12 | 3.1~8.6 | 6.1~13.4 | 0.1 | 0.4 | 0.85 | 0.85 | 24 |
| G3/4`` | 16 | 6.1~11.6 | 9.5~15.9 | 0.1 | 0.4 | 0.9 | 0.9/1.25 | 30 |
| G1`` | 16 | 11.1~19.9 | 18.7~25 | 0.1 | 0.7 | 1.4 | 1.25/1.6 | 43 |
| G1 1/4`` | 16 | 17~26.2 | 22.9~30 | 0.1 | 0.7 | 1.4 | 1.6/2.0 | 50 |
| G1 1/2`` | 17 | 22~32.1 | 26~35 | 0.1 | 0.8 | 1.4 | 1.6/2.0 | 60 |
| G2`` | 17 | 29.5~38.1 | 35.5~45 | 0.2 | 0.63 | 1.4 | 2.0/2.5 | 65 |
| G2 1/2`` | 19 | 47.2~50 | 45.5~55 | 0.3 | 0.63 | 1.5 | 2.5 | 80 |
| G3`` | 19 | 52.8~61.9 | 57~72.1 | 0.3 | 0.81 | 1.5 | 2.5 | 92 |
| G3`` | 19 | 59.1~67.9 | 60.4~78.5 | 0.3 | 0.81 | 1.5 | 2.5/3.15 | 92 |
| G4`` | 19 | 70~86 | 76~93 | 0.3 | 0.936 | 1.6 | 3.15 | 117 |
